上海贝尔 I-240W-Q 路由器设置维护手册

登陆 I-240W-Q，打开浏览器, 输入 “http://192.168.1.1” (I-240W-Q 默认IP地址)连接时需要一个用户名和密码，默认的超级用户名和密码为 “telecomadmin” and “nE7jA%5m”当你以超级用户名登陆后，你可以查询，配置和修改所有的设置。为了使你做的配置和修改生效，有时你必需重新启动。

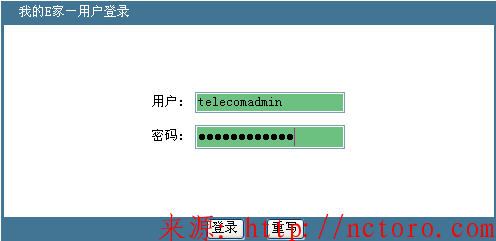

      登陆 I-240W-Q



      l 打开浏览器, 输入 “http://192.168.1.1” (I-240W-Q 默认IP地址)。

      l 连接时需要一个用户名和密码。

      l 默认的超级用户名和密码为 “telecomadmin” and “nE7jA%5m”。

当你以超级用户名登陆后，你可以查询，配置和修改所有的设置。为了使你做的配置和修改生效，有时你必需重新启动。

系统状态

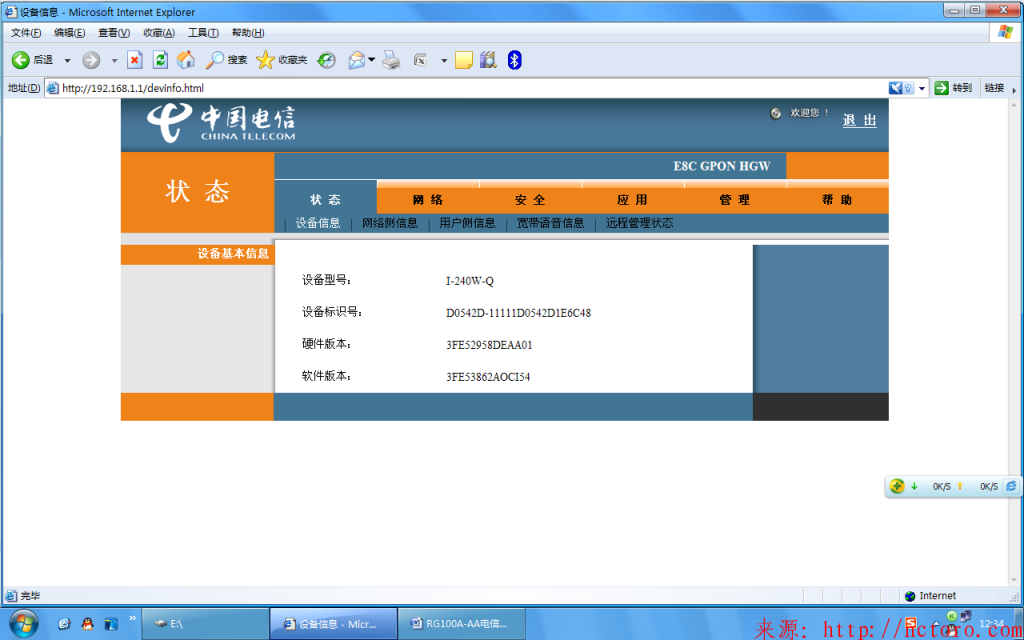

设备信息

在“设备信息”选项下，将显示如下页面。

这个页面包含以下信息：

l 设备型号：

l 设备标识号：

l 硬件版本：

l 软件版本：

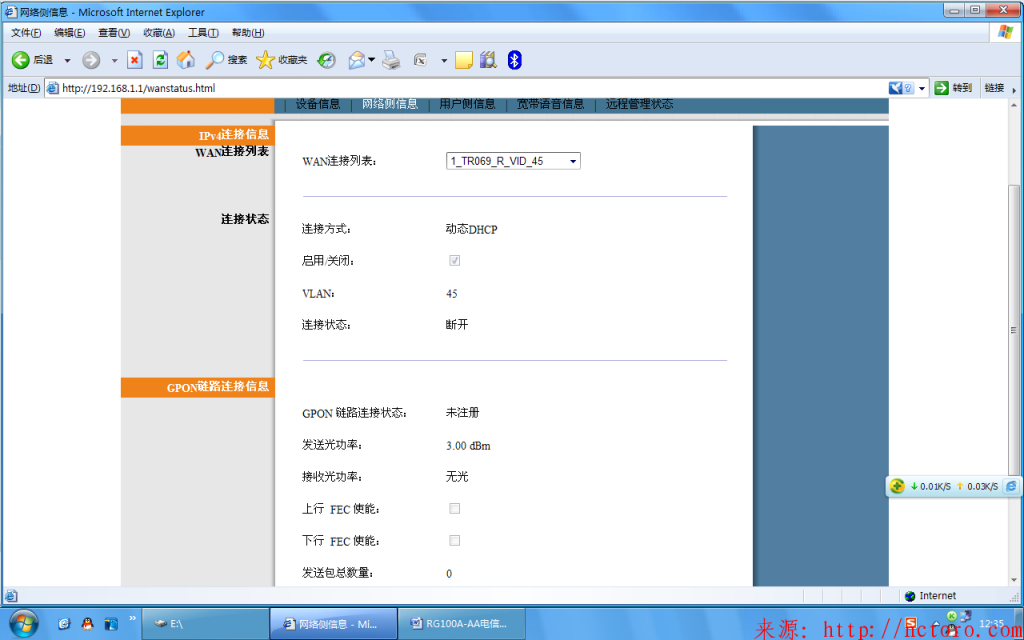

网络侧信息

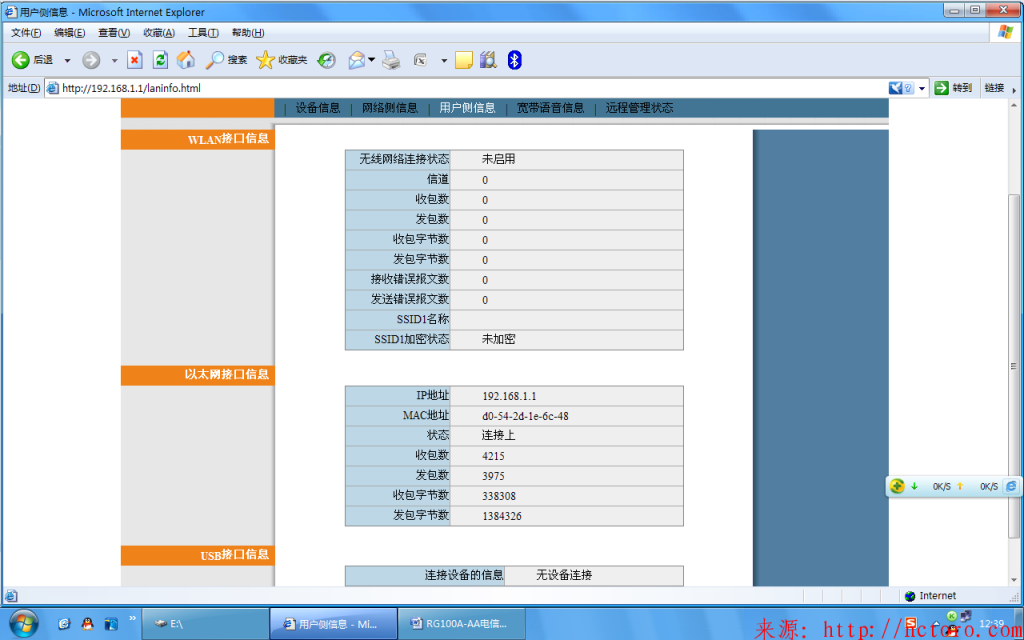

用户侧信息







用户侧信息

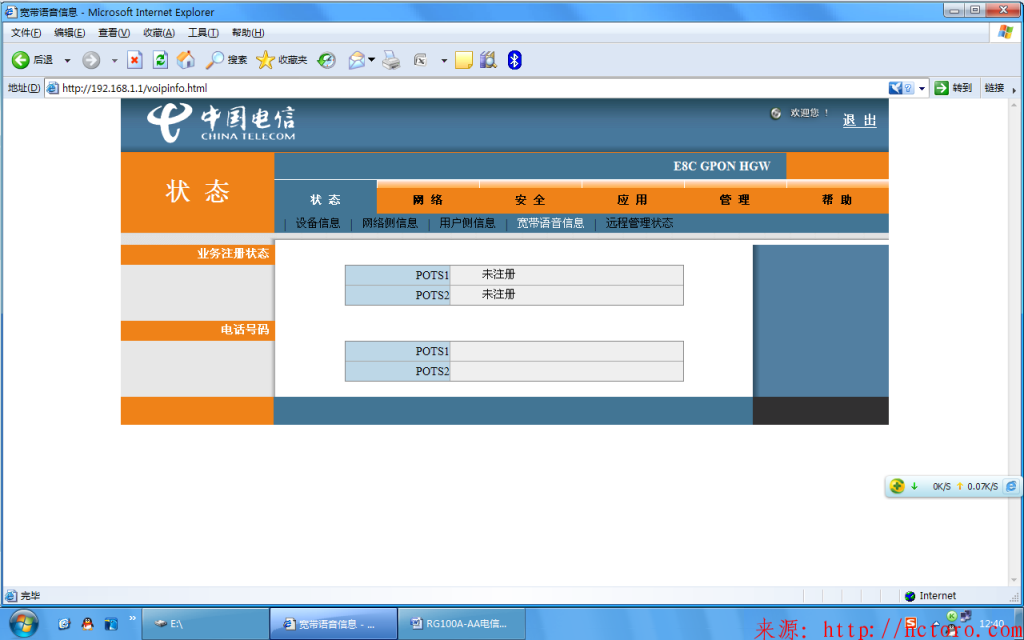

宽待语音信息

宽待语音信息

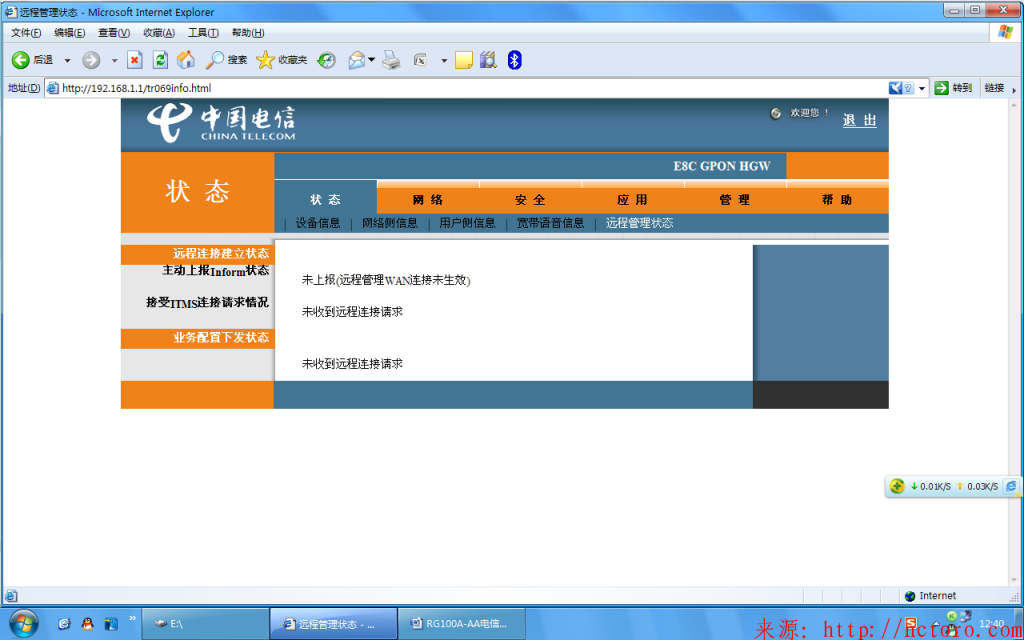

远程管理状态

网络

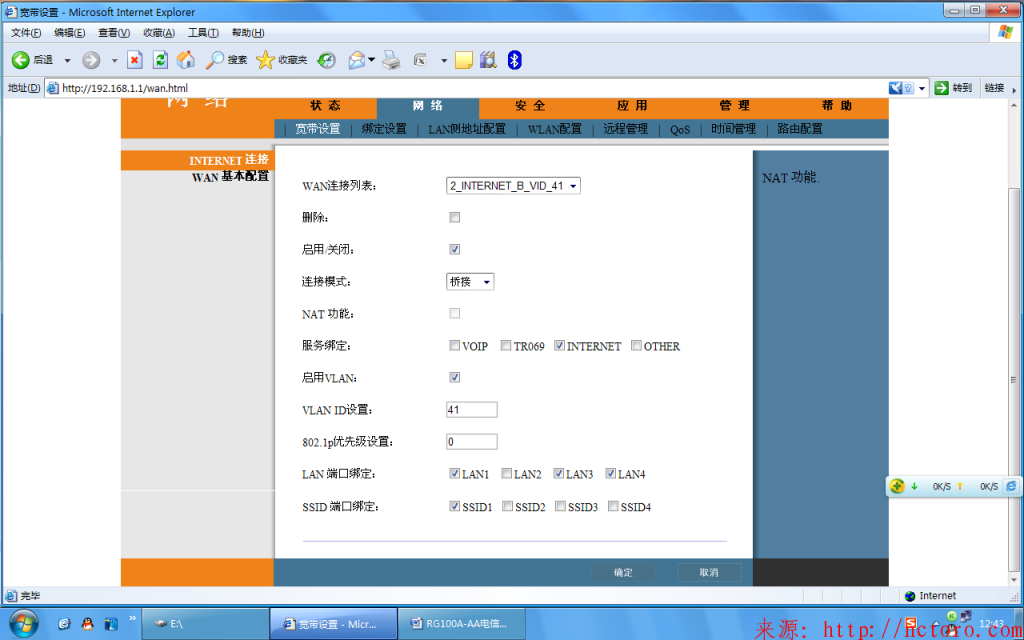

网络－宽带设置

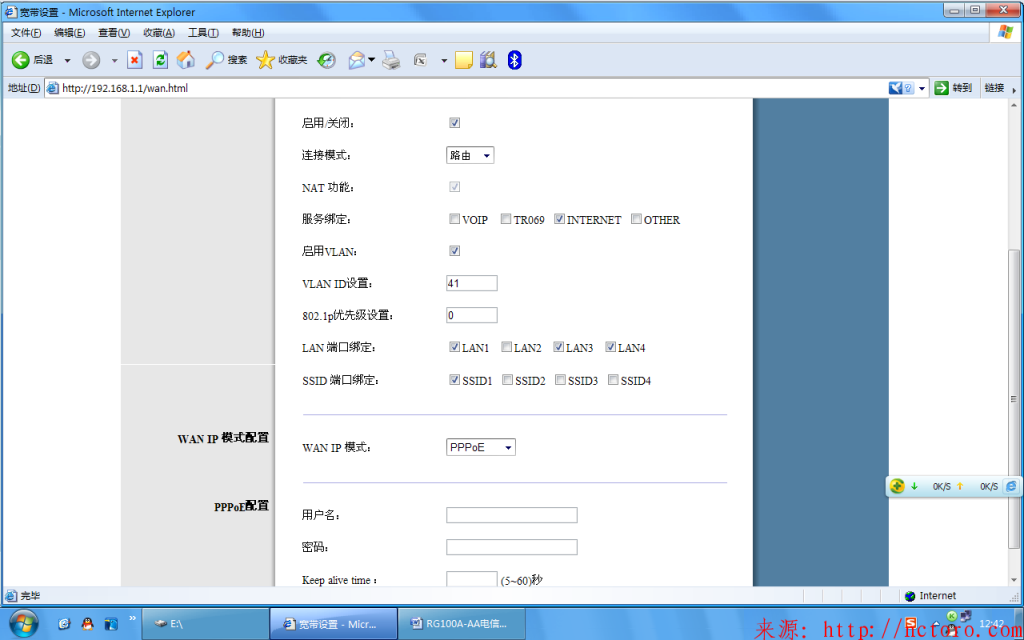

点击网络－宽带设置－Internet连接，

配置 PPPoE

选择模式Route

Vlan ID：如果启用Vlan，输入VLAN 标记的值，VLAN 标记仅仅对PPPoE, MER and Bridge是有效的。

PPP 用户名: ISP 提供正确的用户名.

PPP Password: ISP提供正确的密码

PPPoE Service Name: ISP 提供PPPoE服务名称

选择模式Bridge

Vlan ID：如果启用Vlan，输入VLAN 标记的值，VLAN 标记仅仅对PPPoE, MER and Bridge是有效的

绑定设置

LAN侧地址配置







WLAN配置

在这个页面你可以配置基本的无线网络设置。你可以启用或禁用无线功能，隐藏访问点，设置无线网络名（也就是SSID）。

下面是不同选项的说明：

l 启用无线: 如果启用无线，隐藏访问点，SSID，BSSID，信道，54g™速率，多播速率，54g™ 模式，发送功率，将会显示出来。

l 隐藏访问点：Hide Access Point: 选取这个选项，如果你希望隐藏你路由器的访问点，使得中端无法通过被动扫描来获得你的SSID。

l SSID: SSID (Service Set Identification)一个无线网络中所有设备共享的唯一的名字。在无线网络中所有设备的SSID必需一样的。

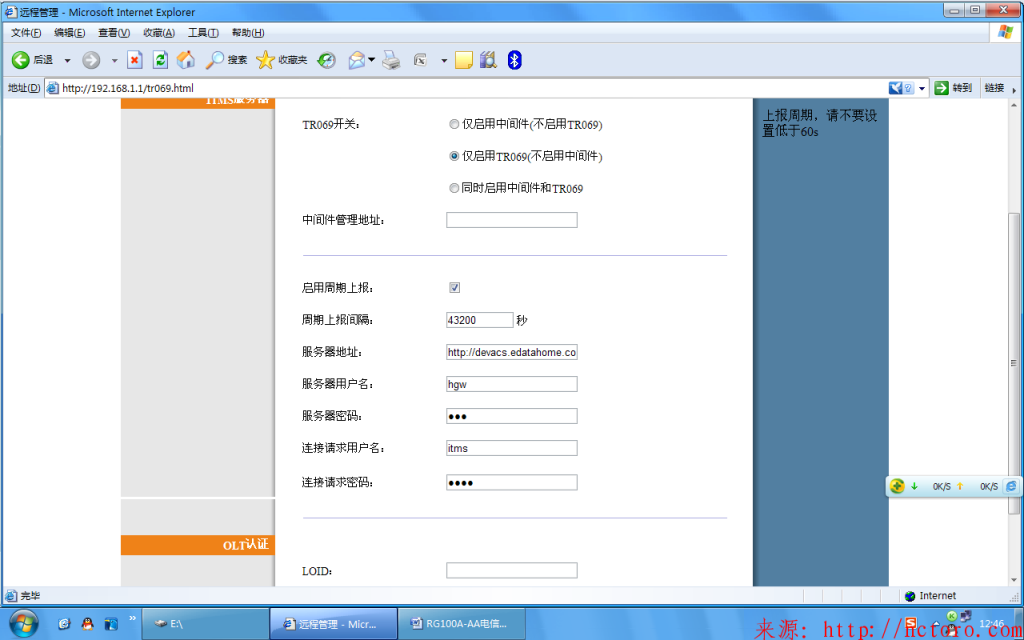

远程管理

通知:禁用表示不会自动向TR069服务器发出请求，启用表示会主动向TR069服务器发出连接请求，下面所有的项都是在启用选中时才有效。

通知间隔时间:隔多少秒向TR069服务器发出连接请求

ACS URL: 发出请求的TR069服务器路径

ACS 用户名:登录TR069服务器的用户名

ACS密码:登录TR069服务器的密码

连接请求用户名:TR069服务器访问TR069进程使用的用户名

连接请求密码: TR069服务器访问TR069进程使用的密码

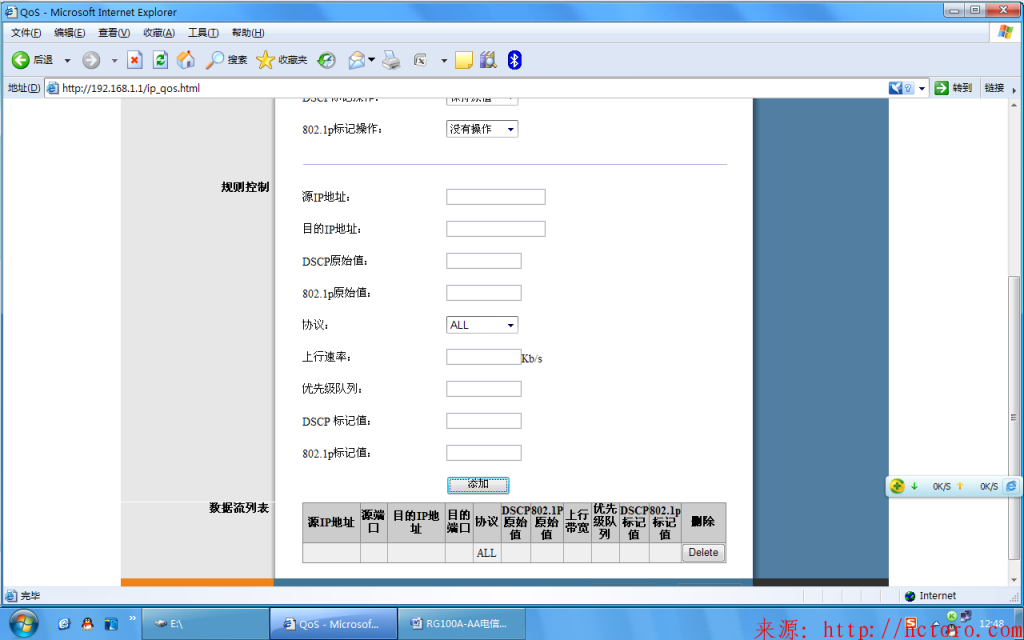

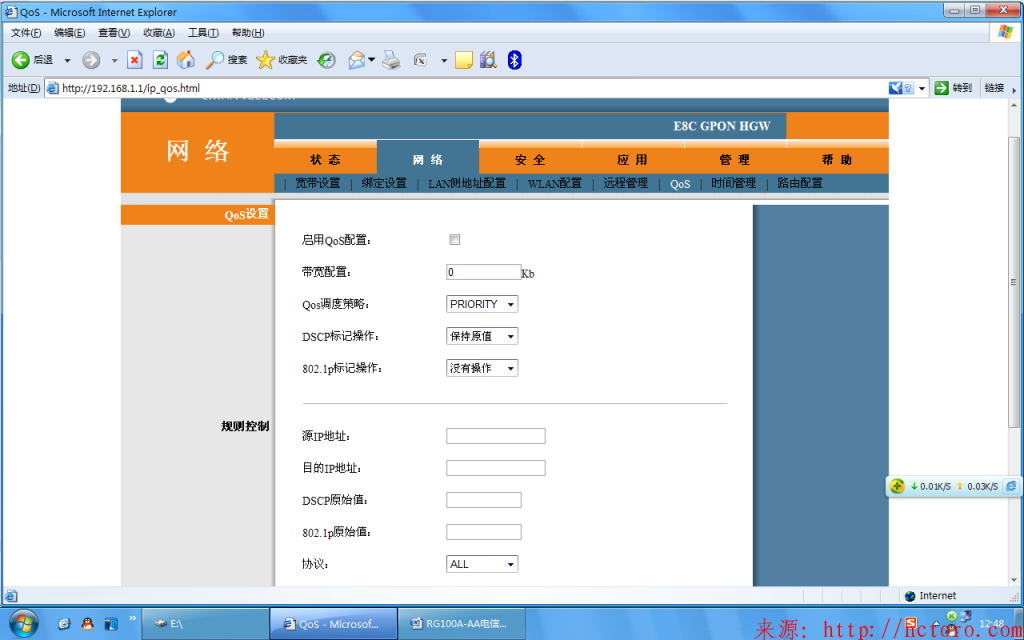

网络－QoS

QoS是网络的一种安全机制, 是用来解决网络延迟和阻塞等问题的一种技术,QoS指的是报文传送的吞吐量、时延、时延抖动、丢失率等性能。

点击“添加”按钮

队列配置状态：必须启用

队列：队列所使用的pvc

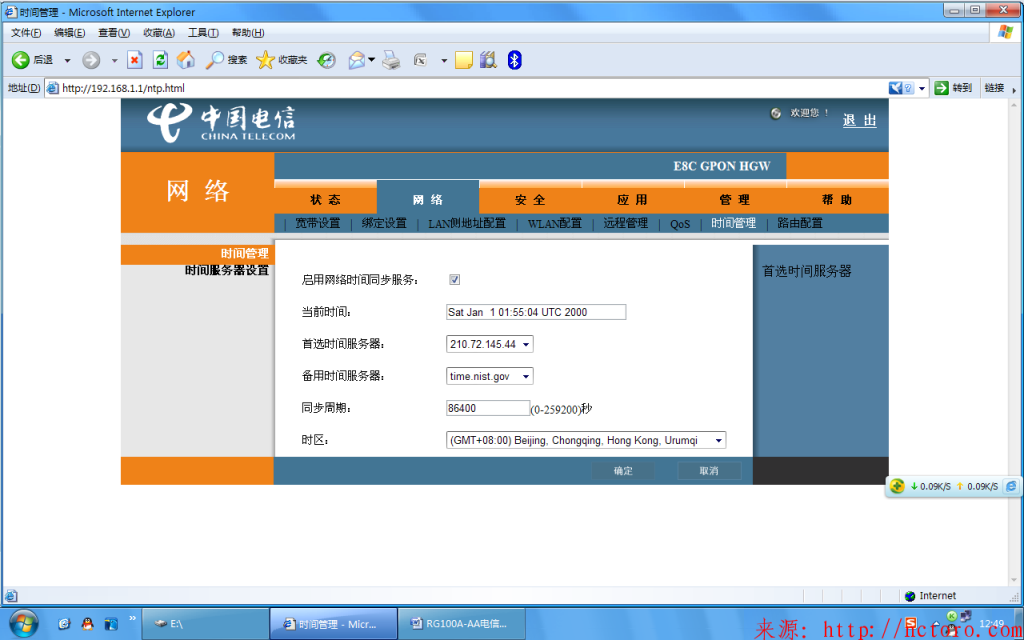

网络－时间管理

在这个页面，设备可以和因特网时间服务器同步。启用 “与因特网时间服务器自动同步”按钮,将出现以下界面。

网络－路由配置

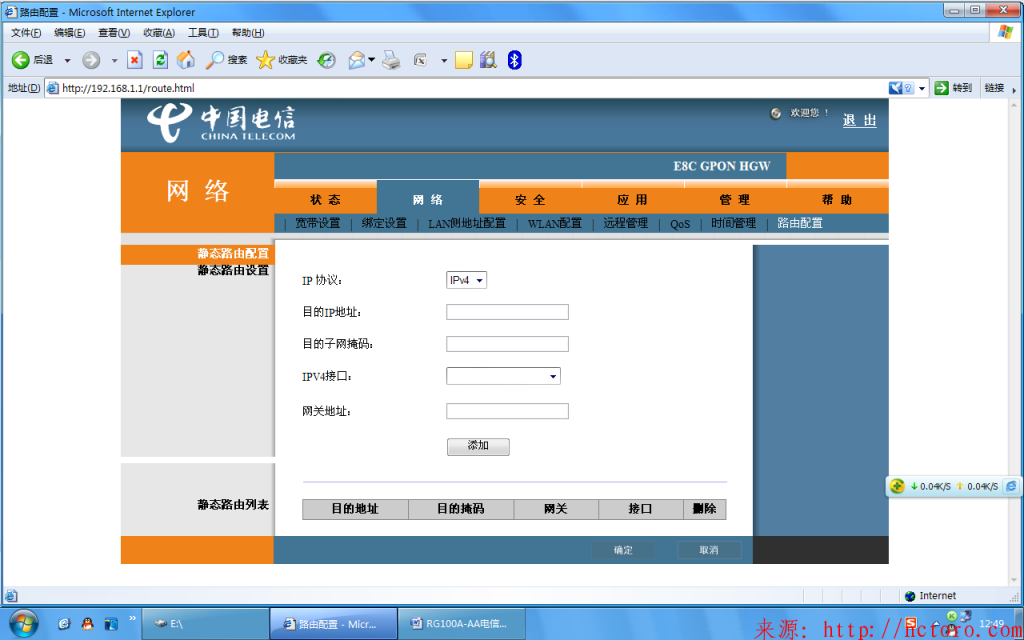

网络－路由配置－静态路由

在这个页面，你可以添加或删除静态路由设置。

l 目的网络地址:信息包到达的IP地址。

l 子网掩码:目的IP地址的子网掩码。

l 网关:信息包在传输过程中通过的网关。

l 接口: 信息包通过在e8-B RG100A上的接口。

安全

点击“安全”将进入安全相关设置页面。安全页面下有四个二级选项：广域网访问设置，防火墙，MAC过滤和端口过滤。

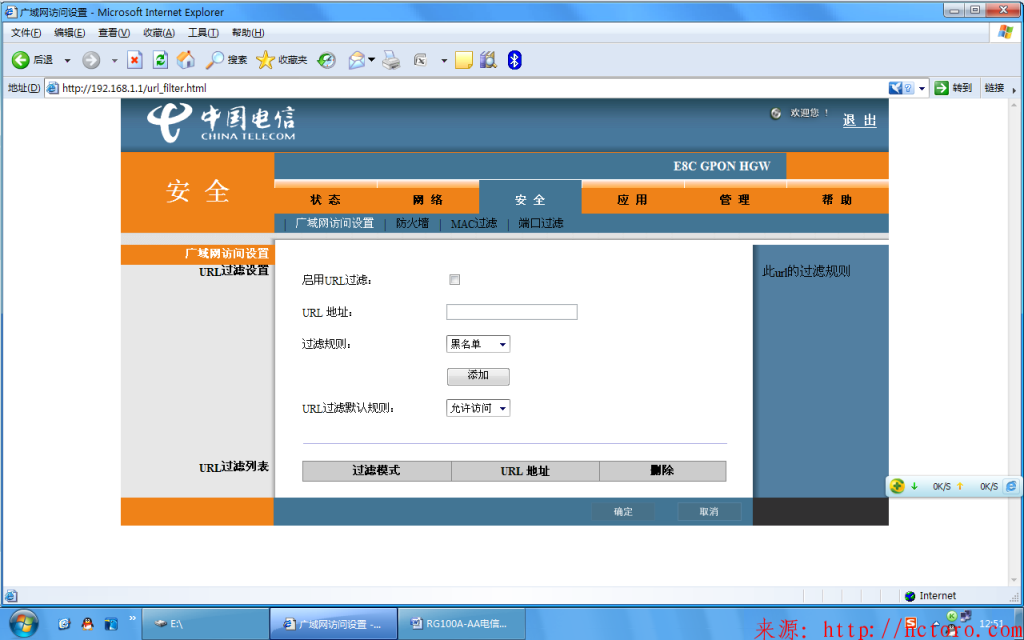

广域网访问设置

点击“广域网访问设置”将显示如下页面。你可以添加URL过滤规则。过滤模式有：黑名单——禁止设定的URL通过，白名单——只允许设定的URL通过。

要求正确输入URL地址和端口号。

注意：以上设置需要重启路由器才能生效。

防火墙

点击“防火墙”à“安全级”将显示如下页面。页面中你可以选择防火墙等级。

点击 “防火墙”à“攻击保护设置”将显示如下页面。你可以选择禁用或者启用DoS保护。

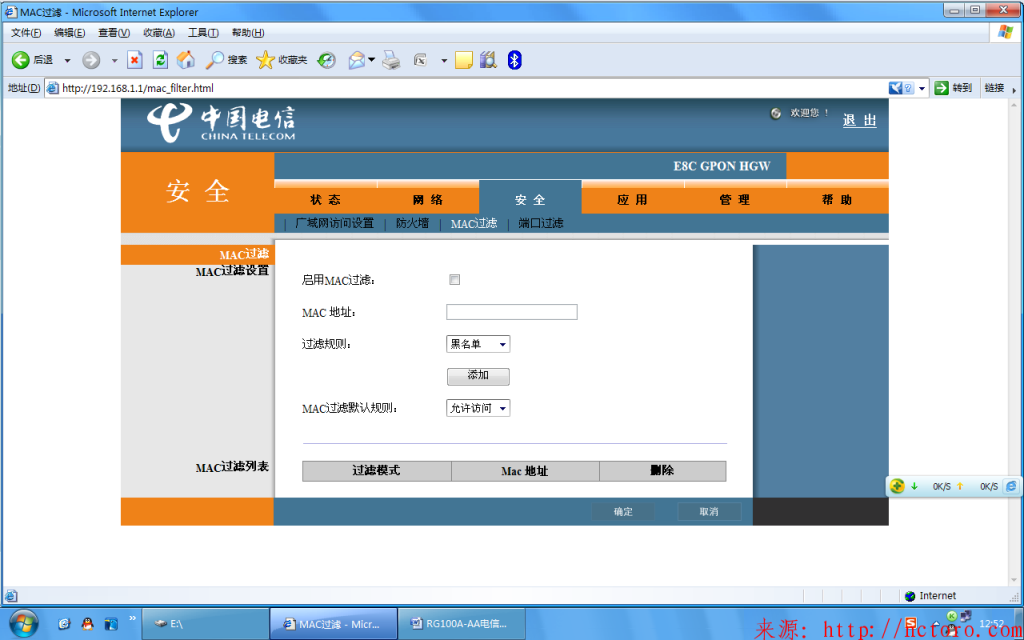

MAC过滤

点击 “MAC过滤”将显示如下页面。你可以添加MAC地址过滤规则，过滤模式有黑名单和白名单。

MAC过滤仅当PVC配置为Bridge模式时有效。

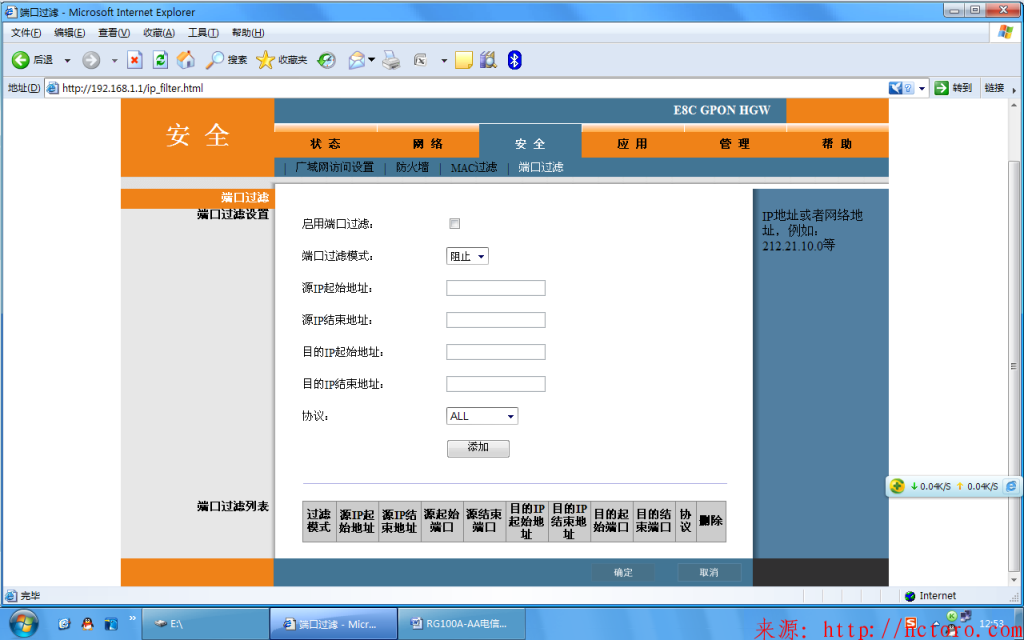

端口过滤

应用

在“应用”选项下有如下二级选项：DDNS配置，高级NAT配置，UPNP配置，宽待电话配置，IGMP配置，日常应用。

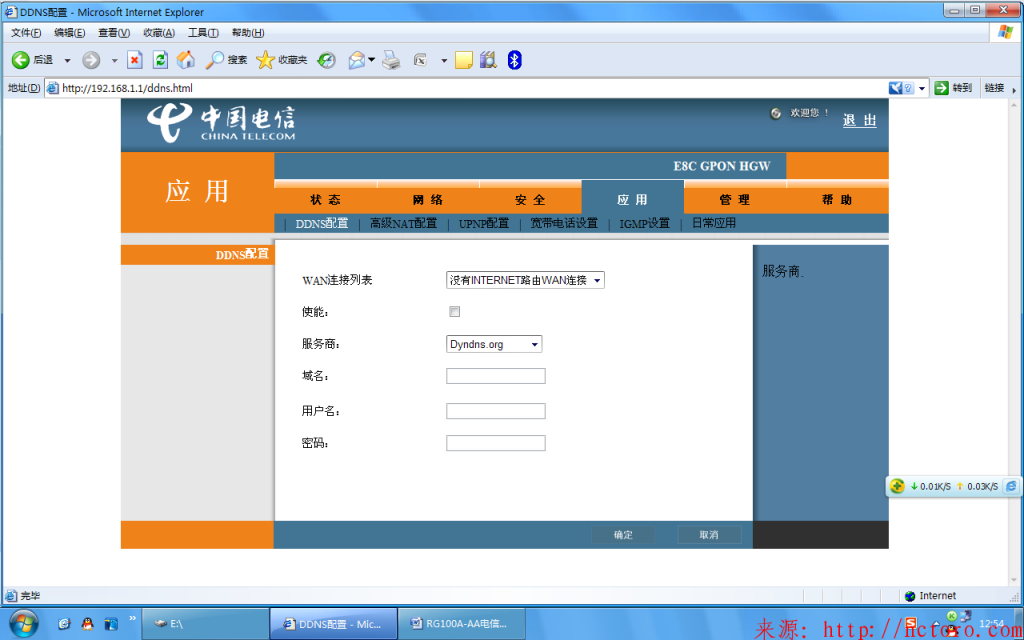

DDNS配置

点击“DDNS配置”在这个页面中，你可以修改DDNS的设置。DDNS允许针对任意一个领域的静态主机名别名动态IP地址。 允许DSL路由器在互联网更加容易地访问不同的位置。

DDNS提供者：选择下表中 DDNS 可使用服务器。

主机名称：输入您的 DDNS 帐户的主机名称。

用户名：输入您的 DDNS 帐户的使用者名称。

密码：输入您的 DDNS 帐户的密码。

高级NAT配置

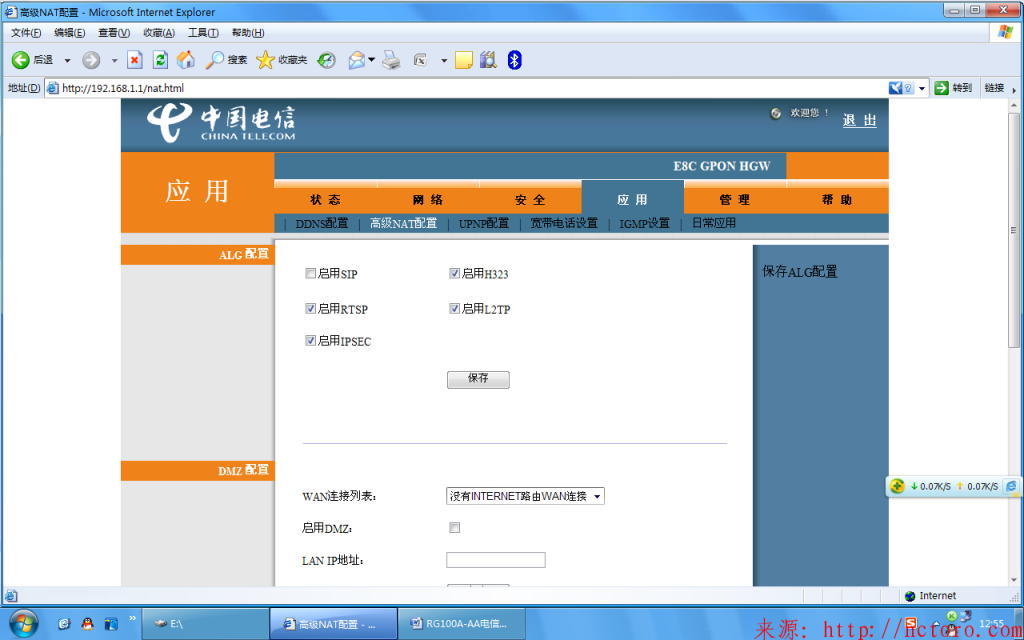

ALG配置

点击“高级NAT配置”à“ALG配置”将显示如下页面。在页面中你可以选择启用SIP。

DMZ配置

l DMZ是一项能够在内部指定的服务器上转发所有输入报文的技术。 使局域网中的一台PC完全地被暴露给英特网上所有用户， 并且它可能也允许一个指定的IP地址和其他互联网用户或者服务器没有限制地相互通信。

l 允许更多的应用程序运行在指定的IP地址。

l 指定IP地址接收所有能辨别的连接和文件。

在“DMZ配置” 页面中，输入DMZ主机IP地址，点击 “保存/应用” 使DMZ主机激活。

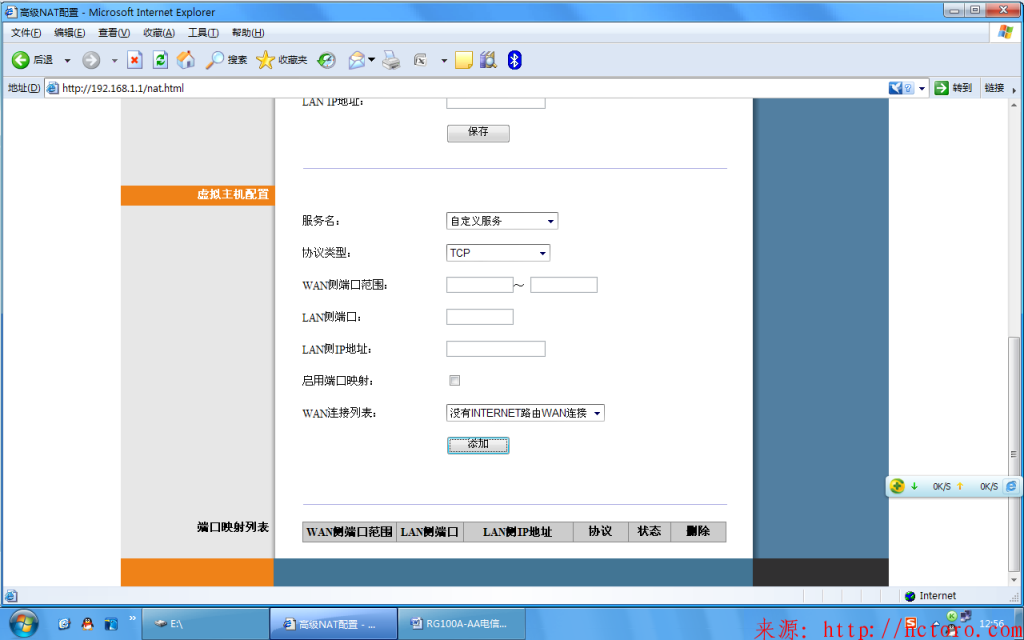

应用－高级NAT配置－虚拟主机配置

点击“高级NAT配置”à“虚拟主机配置”将显示如下页面。在这个页面中你可以查询一些预设的虚拟服务器，或者增加一个新的虚拟服务器。默认情况下，系统不会设定虚拟服务器。

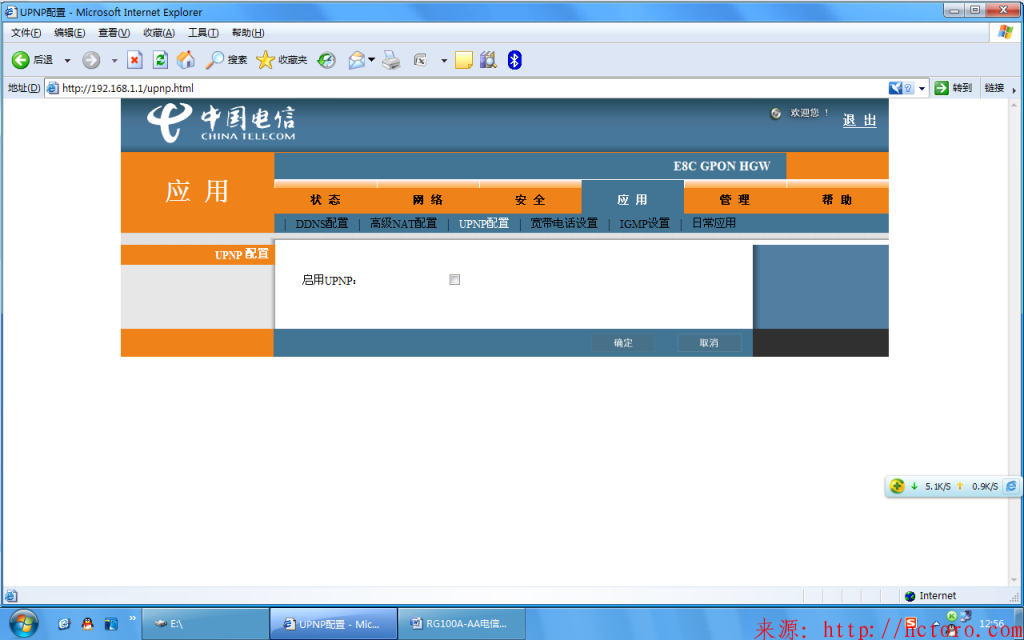

应用－UPNP配置

l UPnP（Universal Plug and Play），通用即插即用，是一组协议的统称。在BitComet下载中，UPnP包含了2层意思：

l 对于一台内网电脑，BitComet的UPnP功能可以使网关或路由器的NAT模块做自动端口映射，将BitComet监听的端口从网关或路由器映射到内网电脑上。

l 网关或路由器的网络防火墙模块开始对Internet上其他电脑开放这个端口。

在UPnP页面中可以选择启用UPnP

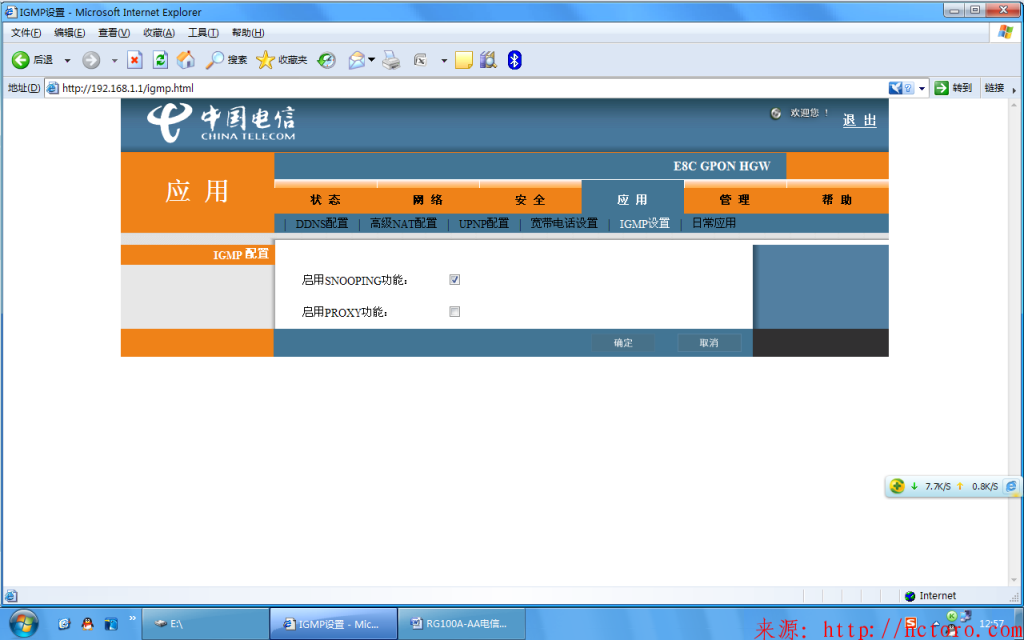

应用－IGMP设置

可以通过设置IGMP Snooping、IGMP Proxy功能，使用用户可以通过路由器观看IPTV节目。

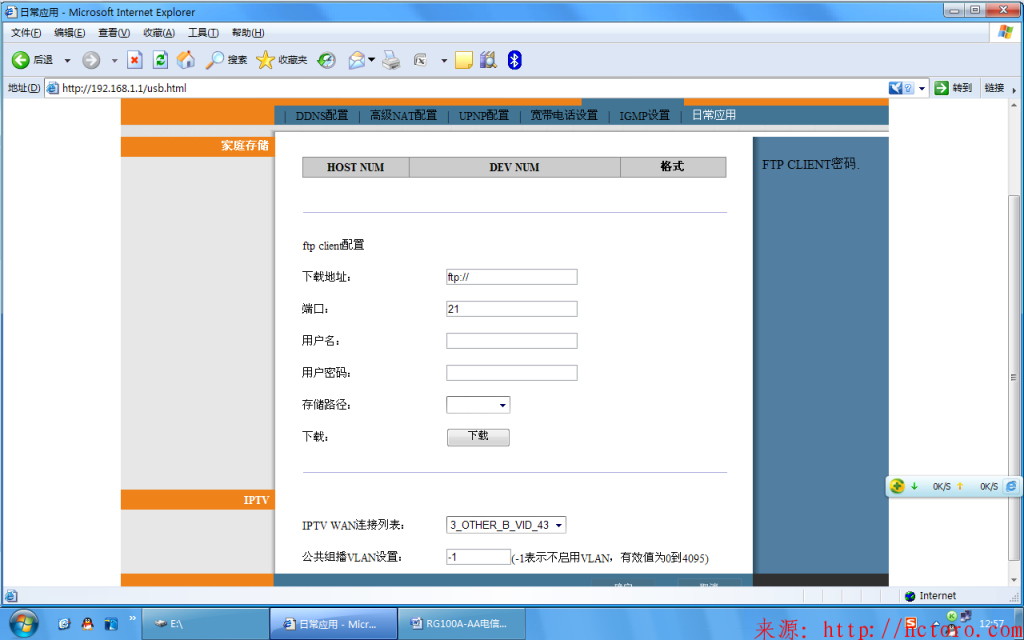

应用－日常应用

管理

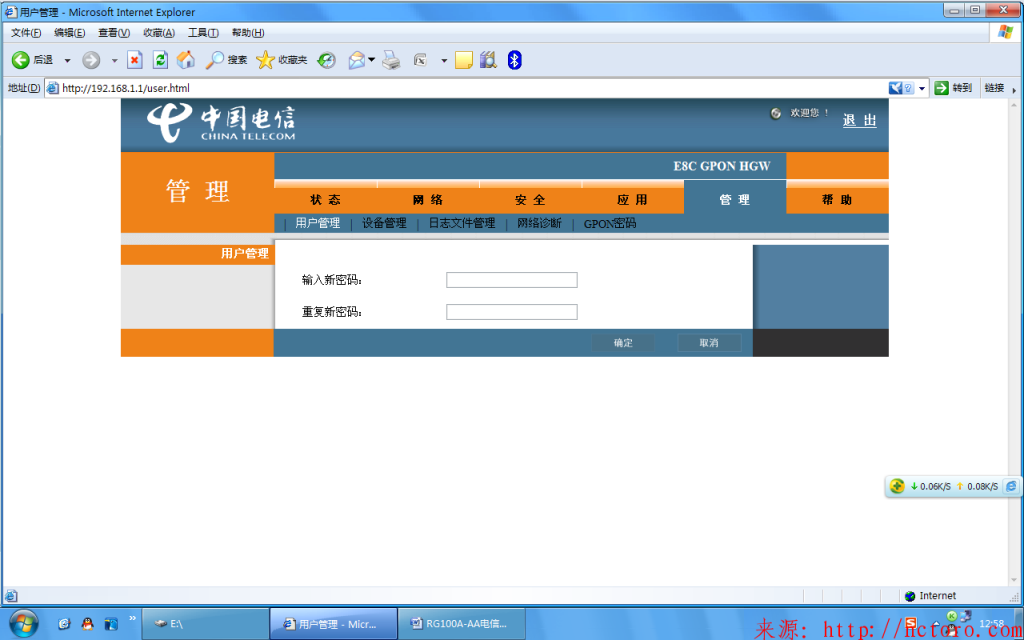

管理－用户管理

在这个页面您可以修改用户密码。

管理－设备管理

管理－设备管理－配置文件管理

点击“备份设置”按钮，备份配置文件，保存在计算机上。

点击 “浏览...” 按钮，选择正确的配置文件升级。点击 “升级配置”使设备配置更新。

管理－日志文件管理

记录等级有8种选项，默认为“Debugging”

显示等级有8种选项，默认为“Error

模式有3种选项，默认为“Local”
